Menù Strumenti

L'icona al passaggio del mouse apre un menù a tendina che permette di richiamare i seguenti widget:

• Localizza
• Identifica
• Download raster
• Aree di interesse
• Stampa
• Disegna e misura

Il widget permette di ricercare un indirizzo, una entità o di localizzare un punto tramite le coordiante geografiche.

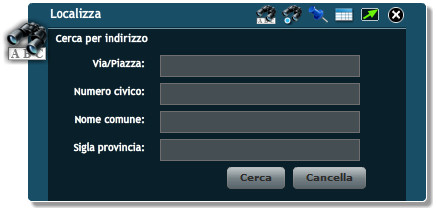

RICERCA PER INDIRIZZO

• Via/Piazza (Obbligatorio - nel caso di ricerca specifica per Indirizzo)
• Numero civico (facoltativo)
• Nome del comune (Obbligatorio - sempre)
• Sigla provincia (facoltativo)

I campi facoltativi possono essere compilati nel caso si voglia avere maggior dettaglio oppure siano presenti valori ambigui nell'indirizzo che si sta ricercando. Cliccando sul tasto Cerca si viene indirizzati direttamente sul punto ricercato (contrassegnato da ) e nella finestra dei risultati vengono visualizzate le informazioni relative al punto. Per effettuare una nuova ricerca bisogna cliccare il tasto . Cliccando sul tasto Cancella vengono resettati tutti i campi inseriti.

RICERCA PER ENTITA'

• L' inserimento del nome dell' entità nel campo "Ricerca Libera"
• La definizione dell' ambito dell' entità

RICERCA PER COORDINATE

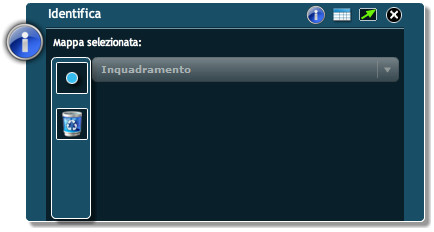

Il widget "Identifica" viene utilizzato per identificare un qualsiasi elemento sulla mappa (ad esclusione di quelli appartenenti alle Basemap).
All'interno della finestra del widget vengono visualizzati tutti gli elementi che l'applicazione riconosce nel punto (contrassegnato con ) in cui abbiamo effettuato la richiesta cliccando sulla mappa.
Se non ci sono record da visualizzare viene restituito un messaggio di errore.
Nel caso siano stati caricati più servizi è possibile scegliere su quale effettuare la ricerca selezionandolo dall'elenco (se il widget è aperto quando viene aggiunto un nuovo servizio, bisogna ricaricarlo dal menù a comparsa Strumenti).
Passando con il mouse sopra i risultati nella finestra del widget, il record selezionato viene evidenziato anche in mappa per avere un riscontro effettivo sul territorio.

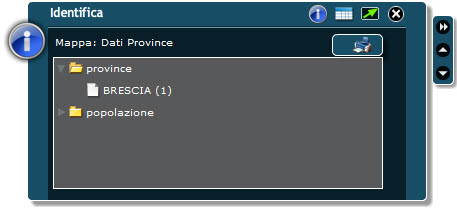

Il pulsante serve per visualizzare i risultati della ricerca. Cliccando sui risultati dell'identify nel box, un mark lampeggiante visualizza sulla mappa il record selezionato con tutte le informazioni relative al layer.
Tramite il tasto è possibile salvare i risultati dell'identify in formato pdf (visualizzatore scaricabile gratuitamente da qui).

Per ritornare alla schermata principale bisogna premere

Il tasto ha la funzione di reset, elimina la richiesta effettuata in modo da poter eseguire una nuova ricerca

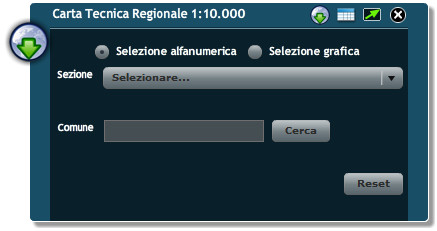

Tramite questo widget è possibile sacaricare sul proprio computer le tavole della CTR (Carta Tecnica Regionale in scala 1:10.000) in formato raster.
La selezione delle sezioni da scaricare può essere di tipo Alfanumerico o Geografico.

La Selezione Alfanumerica può essere eseguita tramite:

• Identificazione della sezione nel menù a tendina "Sezione" (è possibile cercare tra le sezioni digitando la prima lettera del nome della sezione).
• Inserendo il nome del comune interessato (se un comune è compreso tra più sezioni, verrà proposto di scegliere quali scaricare).

La Selezione Geografica può essere eseguita:

• Tramite un clic del mouse sulle singole sezioni della CTR visualizzate in mappa.
• Trascinando il mouse su più sezioni della CTR visualizzate in mappa.

In tutti i casi dopo aver effettuato la scelta si viene rimandati alla schermata dei risultati dove scegliere quali raster scaricare.
Per tornare alla schermata della ricerca premere

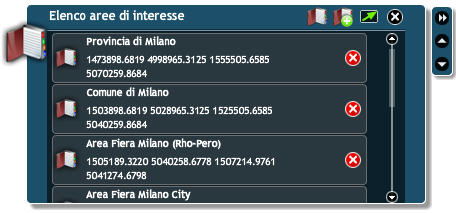

Tramite questo widget è possibile creare una lista di luoghi facilmente raggiungibili e richiamabili dal viewer.
Premendo il tasto viene chiesto di inserire il nome con cui salvare l'area visualizzata a schermo come Bookmark. Questo viene aggiunto all'elenco nella schermata principale della finestra del widget. In questo modo si crea un elenco che permette tramite un semplice click di essere indirizzati al luogo desiderato.

I Bookmarks aggiunti vengono salvati dal browser e sono disponibili anche dopo la chiusura del browser stesso.

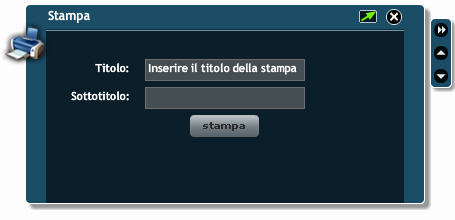

Questo widget apre la funzionalità di Stampa.
Cliccando sul pulsante "Anteprima in orizzontale", si apre una finestra con l'anteprima della stampa disposta su un foglio orizzontale.
Cliccando sul pulsante "Anteprima in verticale", si apre una finestra con l'anteprima della stampa disposta su un foglio verticale.
Nella finestra che si apre cliccando su Stampa si apre la finestra di comunicazione di Windows dal quale scegliere la stampante. Il risultato è una mappa cartacea di quello che è visualizzato sullo schermo del viewer 2.0.
È inoltre possibile inserire delle note alla mappa da stampare (che saranno inserite sotto la mappa) compilando l'apposito spazio all'interno del widget.

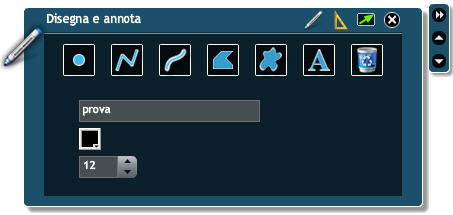

Il widget permette l'utilizzo di strumenti grafici e testuali per personalizzare provvisoriamente la mappa visualizzata.
Quando viene selezionato uno degli strumenti utilizzabili, si attivano i comandi per personalizzarli (spessore, colore e stile), ed è possibile utilizzarli sulla mappa con le modalità descritte in seguito:

• punto: inserisce un punto, del colore e spessore desiderato, con un singolo click del mouse
• linea retta: premere il tasto sinistro del mouse per decidere il punto di partenza, ad ogni successivo click viene chiuso un segmento. Con un doppio click sempre del tasto sinistro si chiude la linea.
• linea libera: tenere premuto il tasto sinitro del mouse (dal punto di partenza) per creare la linea. Quando viene rilasciato il tasto il disegno è completato.
• area fissa: ad ogni click del tasto sinistro del mouse viene completato un lato del poligono e viene effettuato l'auto compleatmento fino al punto di partenza. Doppio click per chiudere il disegno
• area libera: tenere premuto il tasto sinistro del mouse (dal punto di partenza) per creare il poligono. Il perimetro della figura seguirà i movimenti del cursore sullo schermo, effettuando in automatico l'auto completamento. Quando viene rilasciato il tasto sinistro, il disegno si completa con una linea retta fino al punto di partenza.
• cerchio: tenere premuto il tasto sinistro del mouse per disegnare il cerchio. Il punto in cui viene premuto il tasto del mouse è il centro del cerchio, spostandosi si aumenta o diminuisce il raggio del disegno. Quando viene rilasciato il tasto si completa il disegno.
• rettangolo: tenere premuto il tasto sinistro del mouse per disegnare il rettangolo. Il punto in cui viene premuto il tasto del mouse rappresenta uno degli angoli del rettangolo, muovendo il mouse si stabilisce dove deve essere posizionato l'angolo opposto a quello di partenza. Quando viene rilasciato il tasto si completa il disegno.
• testo: scrivere il testo da inserire nel riquadro sotto le icone degli strumenti. Dopo aver cliccato l'icona , verrà inserito il testo ad ogni singolo click sulla mappa finchè non verrà selezionato un altro strumento.
• cancella: elimina tutti i disegni/testi inseriti

Se viene chiuso il widget, vengono cancellati anche i disegni/testi inseriti, comunque riaprendoli nella stessa sessione vengono ripristinati. Per non cancellarli basta ridurre il widget a icona.
Cliccando sull'icona è possibile attivare l'opzione che permette di misurare:

• le coordinate (sistema di riferimento in uso) se viene inserito un punto
• la lunghezza (in varie unità di misura) se viene selezionata una linea
• la superficie (in varie unità di grandezza) se viene selezionata un'area
